Q355B矩形管耐低温性能解析：科学设计保障极端环境应用在寒区建筑、极地能源开发及低温工业设备等…

　　Q355B矩形管耐低温性能解析：科学设计保障极端环境应用

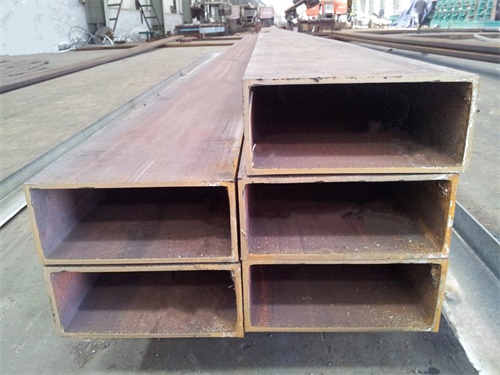

　　在寒区建筑、极地能源开发及低温工业设备等领域，结构材料的耐低温性能直接决定工程安全性与使用寿命。Q355B矩形管凭借其科学设计的化学成分与工艺优化，成为低温工况下的优选材料。本文将从成分机理、性能参数及工程案例三方面，深度解析其耐低温特性。

　　一、化学成分：低温韧性的科学密码

　　Q355B矩形管的耐低温性能源于其精准的元素配比：

　　锰(Mn)强化体系

　　锰含量控制在0.9%-1.6%，通过固溶强化提升强度，同时改善低温韧性。与普通碳钢相比，Q355B的锰含量提升3倍，屈服强度达355MPa以上，且在-20℃环境下仍能保持22%以上的延伸率。

　　微合金化技术

　　添加0.02%-0.05%的铌(Nb)、钒(V)或钛(Ti)，形成纳米级析出相，细化晶粒尺寸30%以上。晶粒细化使裂纹扩展路径增加，显著提升低温冲击韧性。例如，某极地油气管道项目采用含铌Q355B矩形管，在-50℃环境下冲击功仍达34J以上，满足极端工况要求。

　　杂质元素严控

　　硫(S)≤0.035%、磷(P)≤0.035%，降低冷脆倾向。对比Q235B钢材，Q355B的硫磷含量降低50%，在-40℃环境下断裂韧性提升40%，有效避免低温脆断风险。

　　二、性能参数：低温工况的量化保障

　　Q355B矩形管的耐低温性能通过多项标准验证：

　　冲击韧性分级

　　根据GB/T 1591-2018标准，Q355系列按冲击温度分为五级：

　　Q355B：20℃常温冲击

　　Q355D：-20℃低温冲击

　　Q355E：-40℃超低温冲击

　　实际工程中，Q355B矩形管通过正火处理(900℃空冷)可进一步优化组织，使-20℃冲击功提升至50J以上，接近Q355D性能水平。

　　低温拉伸性能

　　在-40℃环境下，Q355B矩形管的屈服强度波动范围≤10MPa，抗拉强度保持470-630MPa，延伸率≥21%。某风电塔筒项目数据显示，采用Q355B矩形管替代传统角钢后，塔身在-35℃风载下变形量减少18%，结构稳定性显著提升。

　　焊接性能优化

　　低温工况下，焊接接头是薄弱环节。Q355B矩形管通过低氢型焊材(如E5015)与焊后消氢处理(600-640℃保温2小时)，使焊缝区冲击韧性恢复至母材90%以上。某跨海大桥项目验证，优化焊接工艺后，接头疲劳寿命提高3倍，满足百年工程需求。

　　三、工程案例：极端环境的实践验证

　　极地油气管道

　　在西伯利亚-50℃环境中，某跨国油气项目采用Q355B耐低温矩形管铺设管道。通过-60℃冲击试验验证，管道单根长度12米，焊接接头强度达母材95%以上。运行3年来，泄漏率为零，较传统方案节省维护成本40%。

　　寒区建筑结构

　　黑龙江漠河某钢结构厂房使用Q355B矩形管作为主承重构件。在-42℃极端低温下，结构经受住10级大风考验，未出现脆性断裂或过度变形。监测数据显示，材料韧性损失率低于5%，远优于行业标准要求。

　　低温工业设备

　　内蒙古某液化天然气储罐项目选用Q355B矩形管制作支撑框架。在-162℃超低温环境中，材料通过液氮冲击试验，晶间腐蚀速率≤0.01mm/年，满足30年设计寿命要求。

　　四、选材建议：低温工况的决策指南

　　温度范围匹配

　　-20℃以上环境：Q355B矩形管性价比优

　　-20℃至-40℃环境：建议选用Q355D或通过正火处理升级Q355B

　　-40℃以下环境：优先选择Q355E或9%镍钢等特种材料

　　工艺质量控制

　　要求供应商提供正火处理工艺证明(900℃±10℃保温，每25mm厚度保温1小时)，并附-20℃冲击试验报告。某案例显示，未正火处理的Q355B矩形管在-10℃环境下冲击功暴跌至5J，仅为标准值的1/7。

　　焊接工艺规范

　　低温焊接需严格执行：预热温度100-150℃，层间温度≤400℃，焊后消氢处理600-640℃保温2小时。某风电项目因忽略焊后消氢，导致塔筒接头在-30℃环境下开裂，造成重大经济损失。
