桥梁建设用Q355B矩形管：选材标准与施工规范全解析在桥梁工程中，Q355B矩形管凭借其高强度、良好的…

　　桥梁建设用Q355B矩形管：选材标准与施工规范全解析

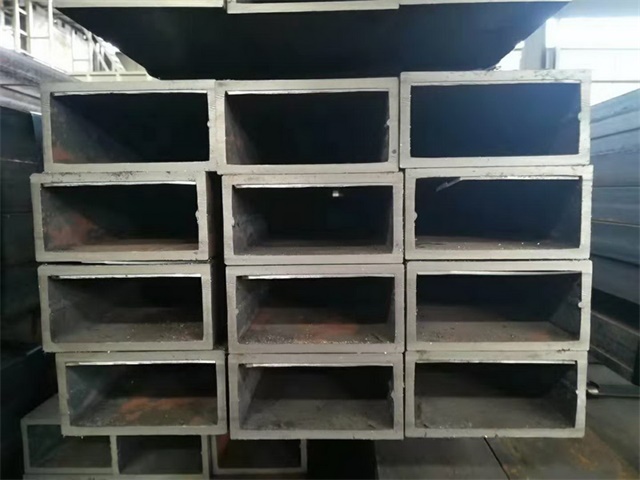

　　在桥梁工程中，Q355B矩形管凭借其高强度、良好的韧性和优异的焊接性能，成为主梁、横梁、支撑等关键构件的首选材料。本文将从选材标准、施工规范及质量控制三个维度，系统解析Q355B矩形管在桥梁建设中的应用要点，为工程实践提供技术参考。

　　一、选材标准：从化学成分到力学性能的严格把控

　　1. 化学成分控制

　　Q355B矩形管需符合GB/T 1591-2018《低合金高强度结构钢》标准，其化学成分设计旨在平衡强度与韧性：

　　碳(C)含量≤0.20%：降低焊接冷裂纹风险，提升韧性。

　　锰(Mn)含量≤1.60%：作为主要强化元素，提高强度与淬透性。

　　磷(P)、硫(S)含量≤0.030%：严格控制有害元素，避免冷脆与热裂。

　　微合金元素(Nb、V、Ti)：细化晶粒，提升强度与低温韧性，例如添加0.05%铌可使屈服强度提高20-30MPa。

　　2. 力学性能要求

　　桥梁用Q355B矩形管需满足以下核心指标：

　　屈服强度≥355MPa，抗拉强度470-630MPa：确保承载能力，例如12米跨度桥梁主梁需承受动态载荷时，强度冗余需达1.5倍以上。

　　断后伸长率≥22%：保证塑性变形能力，避免脆性破坏。

　　0℃冲击功≥34J：适应我国大部分地区冬季低温环境，例如东北地区桥梁需选用Q355D(-20℃冲击功≥27J)或Q355E(-40℃冲击功≥27J)。

　　3. 尺寸公差与外形精度

　　边长偏差：普通级±1.0%，高精度级±0.5%。例如300×200mm矩形管，高精度级边长允许误差≤±1.5mm。

　　壁厚偏差：壁厚≤6mm时为±10%，>6mm时为±7%。例如10mm壁厚管材，实测值需在9.3-10.7mm之间。

　　弯曲度：每米≤1.5mm，全长≤0.15%。例如12米长管材，总弯曲度需≤18mm，否则需矫直处理。

　　二、施工规范：从焊接工艺到安装精度的全流程控制

　　1. 焊接工艺控制

　　焊材选择：手工电弧焊选用E5015/E5016焊条，气体保护焊采用ER50-6实心焊丝或E71T-1药芯焊丝。

　　预热与热输入：板厚>25mm或环境温度<5℃时，预热80-120℃;热输入控制在15-40kJ/cm，避免过热导致晶粒粗大。

　　焊后处理：厚板接头需进行200-250℃×1h/25mm去氢处理，消除焊接应力，防止延迟裂纹。

　　2. 冷弯与热弯加工

　　冷弯半径：纵向弯曲半径≥2倍壁厚，横向≥3倍壁厚。例如10mm壁厚管材，纵向弯曲半径需≥20mm。

　　热弯温度：850-1200℃范围内塑性最佳，弯曲后空冷即可，无需专门热处理。例如某跨海大桥项目采用热弯工艺，将12米长管材弯曲成弧形，回弹量控制在3%以内。

　　3. 安装精度要求

　　对角线差：长边>100mm时，对角线差≤3.0mm。例如400×300mm矩形管，对角线实测值需在499.7-500.3mm之间。

　　平面度公差：不超过0.5%对应边长。例如300mm边长管材，平面度误差需≤1.5mm。

　　扭转度：每米≤1°，总扭转度≤5°。例如6米长管材，总扭转角需≤30′。

　　三、质量控制：从原材料检验到成品验收的闭环管理

　　1. 原材料验收

　　质量证明书核查：核对标准号、牌号、规格与实物一致性，重点检查化学成分、力学性能及冲击功数据。

　　表面质量检查：采用目视或磁粉检测，排除裂纹、折叠、结疤等缺陷。例如某风电项目发现管材表面存在长度5mm的裂纹，立即退货处理。

　　2. 过程质量监控

　　超声波探伤：按GB/T 12469-2017二级标准抽查焊缝质量，超声波探伤比例不低于10%。例如某桥梁工程对主梁焊缝进行100%探伤，发现2处气孔缺陷并返修。

　　尺寸复检：使用激光测厚仪与三坐标测量仪，确保边长、壁厚及弯曲度符合设计要求。

　　3. 成品验收标准

　　涂层厚度：热镀锌层平均厚度≥70μm，局部≥55μm。例如某沿海桥梁项目要求镀锌层厚度达85μm，盐雾测试寿命延长至20年。

　　载荷试验：按设计荷载的1.2倍进行静载试验，持续24小时无变形。例如某大跨度拱桥主梁通过1500吨静载试验，验证结构安全性。

　　结语

　　Q355B矩形管在桥梁建设中的应用，需从选材标准、施工规范到质量控制形成完整技术体系。通过严格把控化学成分、力学性能及尺寸精度，结合科学的焊接与安装工艺，可显著提升桥梁结构的安全性、耐久性与经济性。未来，随着智能化检测技术与环保型涂层工艺的普及，Q355B矩形管将在超长跨度桥梁、海上风电平台等高端工程中发挥更大价值。
