Q355B矩形管 变形矫正方法 加工精度恢复Q355B矩形管作为低合金高强度钢材的重要品类，凭借截面规整…

　　Q355B矩形管 变形矫正方法 加工精度恢复

　　Q355B矩形管作为低合金高强度钢材的重要品类，凭借截面规整、承载性能优异、加工适配性强的特点，广泛应用于建筑钢结构、机械制造、市政工程等领域。在生产、运输、加工及安装过程中，受外力冲击、温度变化、焊接应力等因素影响，Q355B矩形管易出现弯曲、扭曲、局部凹陷等变形问题，直接影响后续装配精度与工程质量。因此，掌握科学的变形矫正方法、精准恢复加工精度，是保障Q355B矩形管产品价值与工程可靠性的关键。本文将详细解析Q355B矩形管常见变形类型，系统介绍针对性的矫正方法，阐述加工精度恢复的核心要点，为行业实操提供权威指导。

　　Q355B矩形管的变形类型多样，需先精准判定变形形态与程度，才能选择适配的矫正方案。常见变形类型主要分为三类：一是弯曲变形，表现为管体轴线偏离直线，分为纵向弯曲与横向弯曲，多由运输过程中的挤压、堆放不当或加工时的应力释放导致，可通过直尺贴合管体测量间隙判断，间隙超过2mm即需矫正;二是扭曲变形，表现为矩形管截面角部相对位移，管体呈螺旋状，主要源于焊接过程中焊缝收缩不均或外力扭转，可通过测量截面对角线长度差判定，差值超过3mm需及时处理;三是局部凹陷变形，表现为管体局部表面向内凹陷，多由外力冲击导致，凹陷深度超过1mm且影响截面规整度时，需进行矫正修复。此外，矫正前需结合Q355B矩形管的规格(壁厚、截面尺寸)、材质力学性能(屈服强度≥355MPa)，避免矫正过程中造成二次损伤。

　　针对不同变形类型，Q355B矩形管需采用差异化的矫正方法，核心分为机械矫正、火焰矫正两大类，实操中可根据变形程度灵活选用。机械矫正适用于变形量较小、管体材质未受损的场景，具有操作便捷、精度易控制的优势。对于弯曲变形，可采用压力机矫正：将Q355B矩形管两端固定，根据弯曲方向在变形部位施加反向压力，压力值需结合管材壁厚与弯曲程度精准控制(厚壁管可适当增大压力，薄壁管需缓慢加压避免管壁凹陷)，加压后保持10-15分钟再卸载，反复调整直至管体直线度符合要求(直线度偏差≤2mm/m);对于扭曲变形，可采用扭转矫正机，通过夹具固定管体两端，施加反向扭转力矩，同时用水平仪监测管体垂直度，直至截面对角线长度差≤1mm;对于局部凹陷变形，可采用顶推法，用专用顶杆从管体内侧对准凹陷部位缓慢顶推，外侧配合橡胶锤轻敲辅助复位，避免用力过猛导致凹陷扩大。

　　火焰矫正适用于变形量较大、机械矫正难以见效的场景，需依托高温加热使管材局部塑性变形，冷却后实现矫正，操作时需严格控制加热参数避免影响材质性能。火焰矫正需选用中性焰，加热温度控制在600-800℃(管材表面呈樱红色)，严禁超过900℃，否则会导致Q355B材质晶粒粗大，降低力学性能。对于纵向弯曲变形，采用点状加热法，在弯曲凸侧间隔50-100mm选取加热点，每个点加热面积根据管材截面尺寸调整(边长≤100mm的矩形管加热点直径约20mm)，加热后自然冷却，利用冷却收缩力实现矫正;对于横向弯曲或扭曲变形，采用线状加热法，沿变形部位的轴线方向或对角线方向进行直线加热，加热线宽度控制在管材壁厚的1-2倍，冷却后配合轻微机械加压辅助矫正。需注意，火焰矫正后需对加热部位进行硬度检测，确保硬度值符合设计要求(布氏硬度HB≤235)，同时检查管体表面无裂纹、氧化皮过厚等缺陷。

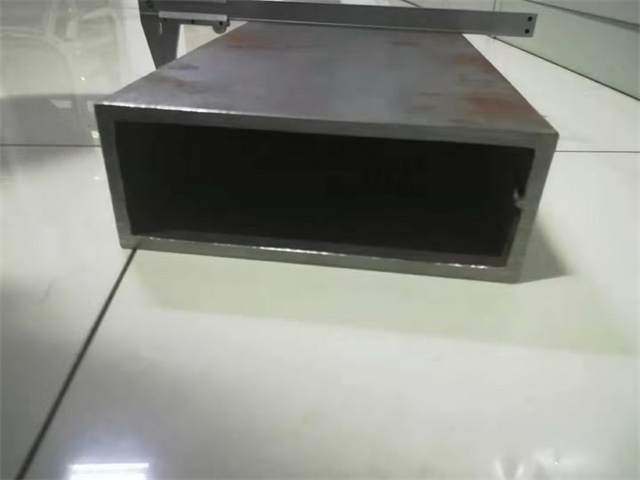

　　加工精度恢复是Q355B矩形管矫正后的核心环节，需从尺寸精度、形状精度、表面质量三方面严格把控。尺寸精度控制方面，需采用精准测量工具(数显卡尺、激光测距仪、水平仪)检测关键指标：截面尺寸偏差需符合GB/T 8162-2008标准(边长偏差≤±0.5mm，壁厚偏差≤±0.1mm)，管体长度偏差≤5mm/m，直线度偏差≤2mm/m;对于用于装配连接的矩形管，还需检测孔位精度(若有打孔加工)，孔径偏差≤±0.2mm，孔位间距偏差≤0.3mm。形状精度控制方面，重点核查截面方正度，对角线长度差≤1mm，管体无扭曲、波浪形变形;局部凹陷矫正后，表面平整度偏差≤0.5mm，与管体其他部位衔接平滑。表面质量控制方面，矫正后的Q355B矩形管表面需无划痕、裂纹、氧化皮等缺陷，若火焰矫正后表面氧化皮过厚，需进行喷砂除锈处理(除锈等级达到Sa2.5级)，再涂刷防锈底漆保护基材。

　　此外，Q355B矩形管的变形矫正与精度恢复还需遵循一定的操作规范与注意事项。矫正前需清除管体表面的油污、锈蚀，避免影响测量精度与矫正效果;机械矫正时，夹具与管体接触部位需加装橡胶垫，防止损伤管体表面;火焰矫正时，操作人员需佩戴防护装备(防护眼镜、耐高温手套)，远离易燃物品，同时做好防火措施;矫正完成后，需将矩形管平整堆放，避免再次受压变形，堆放高度不超过1.5m，底部垫放枕木隔离地面防潮。对于批量生产的Q355B矩形管，可建立矫正参数数据库，记录不同规格、不同变形类型的矫正压力、加热温度、保温时间等参数，提升矫正效率与精度稳定性。

　　综上，Q355B矩形管的变形矫正需遵循“精准判定—差异化矫正—严格精度检测”的核心原则，根据变形类型灵活选用机械矫正或火焰矫正方法，同时强化矫正后的精度控制与表面处理。科学规范的矫正流程不仅能有效恢复Q355B矩形管的加工精度，还能保障其力学性能不受损伤，确保在后续工程应用中的稳定性与安全性。在实际实操中，需结合管材特性与变形实际情况，优化矫正方案，提升矫正质量，最大化发挥Q355B矩形管的产品价值，为各类工程项目提供可靠的材料支撑。
